Skoda Octavia: Oprolbare afdekking

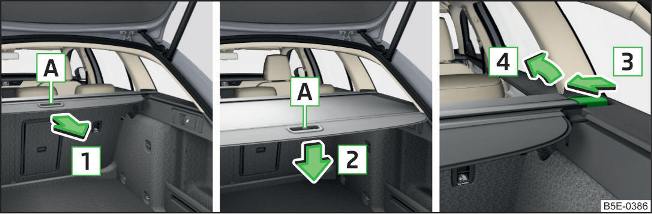

Afb. 132 Oprolbare afdekking: Uittrekken / oprollen / verwijderen
Afb. 133 Zij-afdekkingen verwijderen / oprolbare
bagageruimteafdekking opbergen
Eruit trekken
- De afdekking bij greep A vastpakken en in pijlrichting 1 tot de aanslag eruit trekken, tot deze hoorbaar vergrendelt afb. 132.
Oprollen
- De afdekking bij het greepgedeelte A in pijlrichting 2 drukken afb. 132.
De afdekking rolt automatisch op. De op deze manier opgerolde afdekking kan worden verwijderd.
Verwijderen/aanbrengen
- Op de zijkant van de dwarsstang in pijlrichting 3 drukken en de afdekking in pijlrichting 4 verwijderen afb. 132.
Het aanbrengen gebeurt in omgekeerde volgorde.
Opbergen
Indien de wagen is uitgerust met een variabele bagageruimtevloer, kan de verwijderde oprolbare bagageruimteafdekking in de uitsparingen van de bagageruimtezijbekleding worden opgeborgen.
- De variabele bagageruimtevloer in de bovenste stand samenklappen
- De zij-afdekkingen in pijlrichting 1 verwijderen afb. 133.
- Het voorste gedeelte van de oprolbare bagageruimteafdekking links onder een deel van de zijbekleding A schuiven.
- Het achterste gedeelte van de oprolbare bagageruimteafdekking in pijlrichting 2 klappen.
- De zij-afdekkingen tegen de pijlrichting in 1 weer aanbrengen.
- De variabele bagageruimtevloer in de bovenste stand uitklappen.
| ATTENTIE Op de oprolbare afdekking mogen geen voorwerpen worden geplaatst - gevaar voor beschadiging van de afdekking en bij een plotselinge remmanoeuvre of een aanrijding bestaat gevaar voor verwondingen! |
VOORZICHTIG Het is mogelijk dat de oprolbare bagageruimteafdekking bij winterse omstandigheden langzaam oprolt. Dit is geen defect.
Let op
Indien de oprolbare bagageruimteafdekking en
de dakdragers gelijktijdig moeten worden opgeborgen, moet het achterste
gedeelte van de oprolbare bagageruimteafdekking de achterste dakdrager
bedekken.
