Volvo V40: Zekeringen - in motorruimte
De zekeringen in de motorruimte beschermen onder meer de motor- en remfuncties.
Aan de binnenkant van het deksel zit een speciale trekker waarmee u de zekeringen gemakkelijker kunt verwijderen en aanbrengen.
In de relais- en zekeringhouder is tevens plaats voor enkele reservezekeringen.
Zekeringen vervangen
De zekeringen zijn te bereiken, wanneer u het deksel van de startaccu en het deksel van de relais- en zekeringhouder hebt verwijderd.
Deksel verwijderen
Haal de borgnokken naar
buiten toe die
aan de zijkanten van het deksel op de startaccu
zitten.
Neem het deksel recht omhoog
eraf.

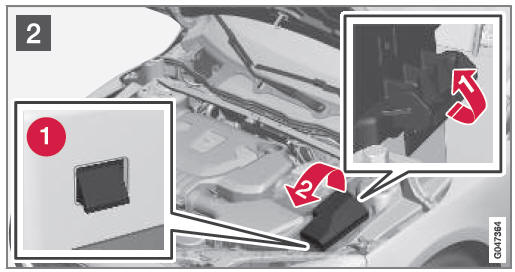

- Haal de borgnok opzij die
op de zijkant
van de relais- en zekeringhouder zit.
Draai het deksel omhoog,
totdat de borgnokken
(1) loskomen.
- Klap het deksel naar de motor toe open om bij de zekeringen te komen.
Deksel terugplaatsen
Plaats de onderdelen in omgekeerde volgorde terug.
Posities
De sticker aan de binnenkant van het deksel geeft de plaats aan van de zekeringen.
- De zekeringen 7–18 en 46 zijn van het type "JCASE" en moeten door een werkplaats worden vervangen.
- De zekeringen 19–45 en 47–48 zijn van het type "MiniFuse".
- Ampère
