Mazda 6: Vervangen van de gloeilampen van
de buitenverlichting - Gloeilampen - Zelf uit te voeren onderhoud - Onderhoud en verzorging - Mazda 6 - Instructieboekje (2017)Mazda 6: Vervangen van de gloeilampen van de buitenverlichting

Mazda 6 / Mazda 6 - Instructieboekje (2017) / Onderhoud en verzorging / Zelf uit te voeren onderhoud / Gloeilampen / Vervangen van de gloeilampen van de buitenverlichting

Koplampen (Met LED koplampen)

Dimlicht/grootlicht gloeilampen

De LED lamp kan niet als een afzonderlijke eenheid worden vervangen, omdat dit een geïntegreerde eenheid is.

De LED lamp dient met de eenheid als geheel te worden vervangen. Wanneer vernieuwen noodzakelijk is, dit bij voorkeur door een officiële Mazda reparateur laten uitvoeren.

Koplampen (Met halogeen koplampen)

Dimlichtgloeilampen

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Als u de rechter gloeilamp gaat vernieuwen, de motor starten, het stuurwiel volledig naar links draaien en de motor stopzetten. Als u de linker gloeilamp gaat vernieuwen, het stuurwiel naar rechts draaien.

3. Trek aan het midden van elk van de plastic klemmen en verwijder de klemmen.

Zelf uit te voeren onderhoud

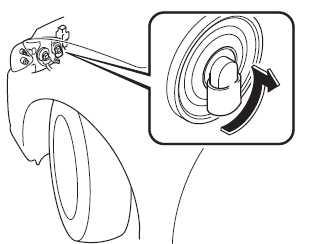

4. Draai de schroef linksom en verwijder deze en trek vervolgens de stofkap gedeeltelijk van zijn plaats.

5. Maak de stekker los van de eenheid door het uitsteeksel op de stekker met uw vinger in te drukken en de stekker naar beneden te trekken.

6. Draai de houder en de gloeilamp en verwijder deze. Verwijder de gloeilamp voorzichtig uit de lamphouder in de reflector door deze langzaam recht naar achteren uit de houder te trekken.

7. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Grootlichtgloeilampen/Dagverlichting (Met dagverlichting)

(Linkerzijde)

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Til de motorkap omhoog.

3. Verwijder de klem.

Zelf uit te voeren onderhoud

4. Verplaats het luchtfilterdeksel en maak een ruimte die voldoende groot is om in te werken.

Zelf uit te voeren onderhoud

5. Draai de kap linksom en verwijder deze.

6. Draai de houder en de gloeilamp linksom en verwijder deze.

7. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

(Rechterzijde)

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Til de motorkap omhoog.

3. Maak de klem los.

Zelf uit te voeren onderhoud

4. Verwijder het ruitensproeiervloeistofreservoir van de voorruit en de bouten.

Zelf uit te voeren onderhoud

5. Verwijder de geleider.

Zelf uit te voeren onderhoud

6. Draai de kap linksom en verwijder deze.

7. Draai de houder en de gloeilamp linksom en verwijder deze.

8. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Grootlichtgloeilampen (Zonder dagverlichting)

(Linkerzijde)

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Til de motorkap omhoog.

3. Verwijder de klem.

Zelf uit te voeren onderhoud

4. Verplaats het luchtfilterdeksel en maak een ruimte die voldoende groot is om in te werken.

Zelf uit te voeren onderhoud

5. Maak de stekker los van de eenheid door het uitsteeksel op de stekker met uw vinger in te drukken en de stekker naar beneden te trekken.

6. Draai de houder en de gloeilamp en verwijder deze. Verwijder de gloeilamp voorzichtig uit de lamphouder in de reflector door deze langzaam recht naar achteren uit de houder te trekken.

7. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

(Rechterzijde)

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Til de motorkap omhoog.

3. Maak de klem los.

Zelf uit te voeren onderhoud

4. Verwijder het ruitensproeiervloeistofreservoir van de voorruit en de bouten.

Zelf uit te voeren onderhoud

5. Verwijder de geleider.

Zelf uit te voeren onderhoud

6. Maak de stekker los van de eenheid door het uitsteeksel op de stekker met uw vinger in te drukken en de stekker naar beneden te trekken.

7. Draai de houder en de gloeilamp en verwijder deze. Verwijder de gloeilamp voorzichtig uit de lamphouder in de reflector door deze langzaam recht naar achteren uit de houder te trekken.

Zelf uit te voeren onderhoud

8. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Dagverlichting/Positielampen (Met LED koplampen), Signatuurverlichting

De LED lamp kan niet als een afzonderlijke eenheid worden vervangen, omdat dit een geïntegreerde eenheid is.

De LED lamp dient met de eenheid als geheel te worden vervangen. Wanneer vernieuwen noodzakelijk is, dit bij voorkeur door een officiële Mazda reparateur laten uitvoeren.

Voorste richtingaanwijzerlampen, Positielampen (Met halogeen koplampen)

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Als u de rechter gloeilamp gaat vernieuwen, de motor starten, het stuurwiel volledig naar links draaien en de motor stopzetten. Als u de linker gloeilamp gaat vernieuwen, het stuurwiel naar rechts draaien.

3. Trek aan het midden van elk van de plastic klemmen en verwijder de klemmen.

Zelf uit te voeren onderhoud

4. Draai de schroef linksom en verwijder deze en trek vervolgens de stofkap gedeeltelijk van zijn plaats.

5. Draai de houder en de gloeilamp linksom en verwijder deze.

6. Maak de gloeilamp los uit de houder.

Voorste richtingaanwijzerlampen

Zelf uit te voeren onderhoud

Positielampen (Met halogeen koplampen)

Zelf uit te voeren onderhoud

7. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Mistlampen voor * (Met LED koplampen)

De LED lamp kan niet als een afzonderlijke eenheid worden vervangen, omdat dit een geïntegreerde eenheid is.

De LED lamp dient met de eenheid als geheel te worden vervangen. Wanneer vernieuwen noodzakelijk is, dit bij voorkeur door een officiële Mazda reparateur laten uitvoeren.

Mistlampen voor (Met halogeen koplampen)

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Als u de rechter gloeilamp gaat vernieuwen, de motor starten, het stuurwiel volledig naar links draaien en de motor stopzetten. Als u de linker gloeilamp gaat vernieuwen, het stuurwiel naar rechts draaien.

3. Trek aan het midden van elk van de plastic klemmen en verwijder de klemmen.

Zelf uit te voeren onderhoud

4. Draai de schroef linksom en verwijder deze en trek vervolgens de stofkap gedeeltelijk van zijn plaats.

5. Maak de stekker los van de eenheid door het uitsteeksel op de stekker met uw vinger in te drukken en de stekker naar beneden te trekken.

6. Draai de houder en de gloeilamp en verwijder deze. Verwijder de gloeilamp voorzichtig uit de lamphouder in de re􀃀 ector door deze langzaam recht naar achteren uit de houder te trekken.

7. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Remlichten/Achterlichten, Middelste remlicht, Zijrichtingaanwijzerlampen, Remlichten (Met LED koplampen), Achterlichten (Met LED koplampen)

De LED lamp kan niet als een afzonderlijke eenheid worden vervangen, omdat dit een geïntegreerde eenheid is.

De LED lamp dient met de eenheid als geheel te worden vervangen. Wanneer vernieuwen noodzakelijk is, dit bij voorkeur door een officiële Mazda reparateur laten uitvoeren.

Achterste richtingaanwijzerlampen

Sedan

1. Zorg ervoor dat het contact uitgeschakeld is en dat de richtingaanwijzerschakelaar uit is.

2. Til de kofferdekselmat op.

3. (Linkerzijde) Trek aan het midden van elk van de plastic klemmen en verwijder de klemmen en het zakje. (Rechterzijde) Verwijder het zakje.

Zelf uit te voeren onderhoud

Zelf uit te voeren onderhoud

4. Trek aan het midden van de plastic klemmen en verwijder de klemmen en de achterbekleding van de kofferruimte.

Zelf uit te voeren onderhoud

5. Trek aan het midden van de plastic klemmen en verwijder de klemmen en de zijbekleding van de kofferruimte.

6. Draai de houder en de gloeilamp linksom en verwijder deze.

7. Maak de gloeilamp los uit de houder.

8. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Wagon

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Verwijder de afdekking.

3. Draai de houder en de gloeilamp linksom en verwijder deze.

4. Maak de gloeilamp los uit de houder.

5. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Achterlichten (Zijde kofferdeksel/zijde achterklep) (Met LED koplampen)

De LED lamp kan niet als een afzonderlijke eenheid worden vervangen, omdat dit een geïntegreerde eenheid is.

De LED lamp dient met de eenheid als geheel te worden vervangen. Wanneer vernieuwen noodzakelijk is, dit bij voorkeur door een officiële Mazda reparateur laten uitvoeren.

Achterlichten (Zijde kofferruimte/zijde achterklep) (Met halogeen koplampen), Achteruitrijlamp, Mistlamp achter

Sedan

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Trek aan het midden van de plastic klemmen en verwijder de klemmen en de kofferdekselbekleding.

Zelf uit te voeren onderhoud

3. (Achteruitrijlamp, Mistlamp achter) Maak de elektrische stekker los van de gloeilamp door het uitsteeksel op de stekker met uw vinger in te drukken en aan de stekker te trekken.

Zelf uit te voeren onderhoud

4. Draai de houder en de gloeilamp linksom en verwijder deze.

5. Maak de gloeilamp los uit de houder.

Achterlichten (Zijde kofferdeksel)

Zelf uit te voeren onderhoud

Achteruitrijlamp, Mistlamp achter

6. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Wagon

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Verwijder het kapje met een platte schroevendraaier welke met een lap omwikkeld is om beschadiging van het kapje te voorkomen.

3. Draai de houder en de gloeilamp linksom en verwijder deze.

4. Maak de gloeilamp los uit de houder.

Achterlichten (Zijde achterklep)

Zelf uit te voeren onderhoud

Achteruitrijlamp, Mistlamp achter

5. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.

Kentekenplaatlampen

1. Zorg ervoor dat het contact uitgeschakeld is en de koplampschakelaar uit is.

2. Omwikkel een platte schroevendraaier met een zachte doek om beschadiging van de lens te voorkomen en verwijder vervolgens de lens door de rand van de lens voorzichtig met de platte schroevendraaier los te wrikken.

3. Maak de gloeilamp los door deze naar buiten te trekken.

Sedan

Wagon

4. Monteer de nieuwe gloeilamp in de omgekeerde volgorde van het verwijderen.
